丁張り(ちょうはり)とは
工事を着手する前に、 建物の正確な位置を出す作業のことで、
別名、水盛り・遣り方(みずもり・やりかた)とも言います。

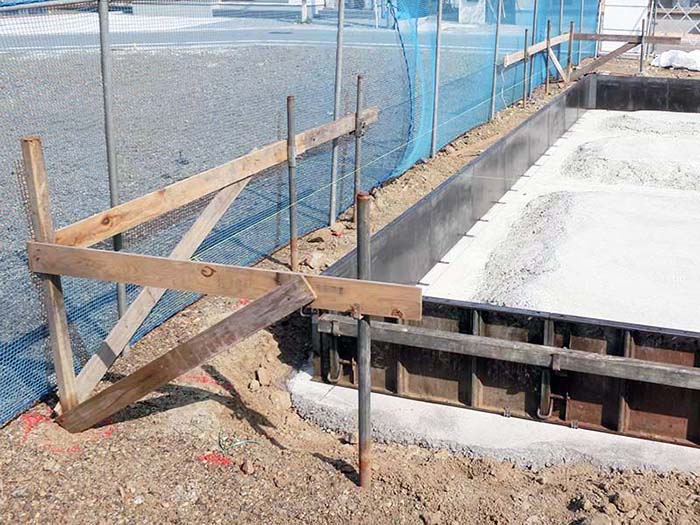

丁張りは
まず、設定GL(基準となる地面の高さ)を決め、
約1.8m間隔に水杭(ミズグイ)を立て、
水平ライン(基礎の上端の高さ)を記し水貫(ミズヌキ)でつないでいきます。

水杭と水貫が動かないように、
筋交い貫(すじかいぬき)を斜めに打ち付けて固定します。

更に水貫と水貫の間に水糸を張って、
基礎(建物)の中心線を印します。

丁張りは
レーザーによる位置出し器を使って直角や水平を出しますが、
レーザーが普及していない頃は、
原始的な方法で正確な直角や水平を出していました。



やりかた


直角の出し方は
辺長さが、3m、4m、5mの三角形を作ると、
直角三角形を作る事ができます。
大工さんはこれを「サシゴ」といっています。

直角の出し方

水平の出し方は
透明なチューブの中に水を入れ、図のように出していました。

水盛のやりかた
