3路スイッチとは
2か所のスイッチで
照明器具のON、OFFを行うための
スイッチのことです。

3路スイッチは主に階段や廊下などで使用されます。

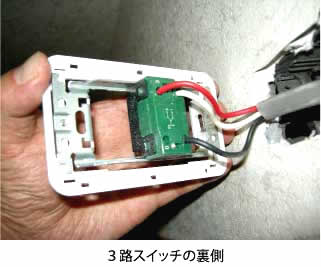

写真は3路スイッチの結線の状況です。

スイッチに3本の線が配線されることから
3路スイッチと呼ばれています。



三路スイッチの裏側



3路スイッチはスイッチを押すごとに電気の経路が 次のように切り替わります。

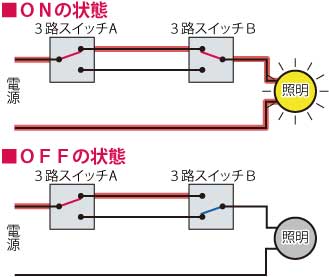

三路スイッチの模式図




3路スイッチの配線図を模式化すると図のようになります。

3路スイッチの配線



照明器具が図の上のように点灯した状態で、
どちらの3路スイッチを押しても、
消灯させることができます。

例えば、3路スイッチBを押すと
図の下のような状態になり、
照明器具に通電されなくなります。



更に、消灯した状態で、
どの3路スイッチを押しても、
照明器具に通電され点灯します。



なお、照明器具のON、OFFを操作するスイッチが
3か所以上必要な場合は、4路スイッチを使用します。
